پمپ ها بخش حیاتی سیستم های انتقال سیالات در صنعت و مصارف خانگی هستند. فهم دقیق اینکه هد پمپ چیست و ارتباط آن با دبی پمپ چیست، پایه ای برای انتخاب درست پمپ آب خانگی و صنعتی و طراحی سیستم های هیدرولیکی است. هد و دبی پمپ دو پارامتر اصلی عملکرد پمپ هستند که هر مهندس یا کارشناس تجهیزات باید با آن ها آشنا باشد.
در این مقاله، به بررسی کامل نمودار هد و دبی پمپ، روش های محاسبه دبی پمپ های موازی و محاسبه دبی پمپ آتش نشانی می پردازیم. همچنین با ارائه فرمول های دقیق، محاسبه دبی پمپ سانتریفیوژ و محاسبه هد پمپ برای سیستم های خانگی و صنعتی را آموزش می دهیم.
هد پمپ چیست و انواع آن
هد پمپ چیست؟
هد پمپ یکی از کلیدی ترین پارامتر های عملکردی هر پمپ است و به ارتفاع معادل انرژی سیالی گفته می شود که پمپ قادر است برای انتقال سیال تولید کند. به زبان فنی تر، هد پمپ نشان دهنده توان پمپ در غلبه بر مقاومت های هیدرولیکی سیستم شامل افت اصطکاک لوله ها، اتصالات، شیرآلات و اختلاف ارتفاع بین مخزن مبدا و مقصد است. اندازه گیری هد معمولاً بر حسب متر (m) یا فوت (ft) صورت می گیرد و به صورت مستقیم روی نمودار های عملکرد پمپ، یعنی نمودار هد و دبی پمپ، قابل مشاهده است.
هد پمپ به چند دسته اصلی تقسیم می شود که هر کدام کاربرد و مفهوم فنی مشخصی دارند:
هد استاتیک (Static Head)
هد استاتیک مربوط به اختلاف ارتفاع بین سطح سیال در مخزن ورودی و مخزن خروجی است و مستقل از جریان یا سرعت سیال است. این بخش از هد معمولاً در محاسبه هد پمپ سیرکولاتور و سیستم های انتقال عمودی اهمیت بالایی دارد و یکی از عوامل تعیین کننده در محاسبه دبی پمپ آبیاری یا پمپ خانگی است. هد استاتیک به شکل مستقیم با فشار هیدرواستاتیک رابطه دارد و می تواند از طریق رابطه زیر محاسبه شود:
هد دینامیک (Dynamic Head یا Velocity Head)
هد دینامیک ناشی از سرعت سیال در لوله ها و تغییرات انرژی جنبشی است. این قسمت از هد با جریان سیال و دبی پمپ ارتباط مستقیم دارد، زیرا افزایش دبی باعث افزایش هد دینامیک می شود. فرمول هد دینامیک عبارت است از:
که سرعت سیال و شتاب گرانش در محاسبه دبی پمپ سانتریفیوژ و طراحی سیستم های صنعتی با سرعت جریان بالا بسیار حیاتی است.
هد کل (Total Head)
هد کل یا Total Head مجموع هد استاتیک، هد دینامیک و هد ناشی از افت اصطکاک (Friction Loss) است. هد کل نشان دهنده توان واقعی پمپ برای جا به جایی سیال در سیستم است و معیار انتخاب پمپ مناسب محسوب می شود. معادله هد کل به شکل زیر بیان می شود:
Hf هد تلف شده در اثر اصطکاک و اتصالات است. هد کل نقشی حیاتی در تعیین پمپ های با دبی بالا و پمپ فشار قوی دبی بالا دارد و مستقیماً بر توان مصرفی و بازده سیستم تأثیر می گذارد.
ارتباط هد با دبی پمپ
پارامتر های هد و دبی به یکدیگر وابسته اند و برای طراحی دقیق هر سیستم پمپاژ ضروری است. افزایش دبی معمولاً باعث کاهش هد واقعی پمپ می شود و منحنی عملکرد پمپ (نمودار هد و دبی پمپ) این رابطه را به وضوح نمایش می دهد. فهم دقیق هد پمپ چیست و تاثیر آن بر دبی پمپ، به مهندسین امکان می دهد تا پمپ مناسب برای مصارف خانگی، صنعتی یا ایمنی مانند محاسبه دبی پمپ آتش نشانی انتخاب کنند.
دبی پمپ چیست و فرمول های محاسبه آن
دبی پمپ چیست؟
دبی پمپ یکی از پارامتر های اصلی عملکرد هر سیستم پمپاژ است و نشان دهنده حجم سیالی است که پمپ در یک واحد زمان منتقل می کند. واحد های رایج دبی شامل لیتر بر دقیقه (L/min)، متر مکعب بر ساعت (m³/h) و گالن بر دقیقه (GPM) هستند.
در مهندسی هیدرولیک، یافتن پاسخ دبی پمپ چیست برای طراحی شبکه های آب رسانی، سیستم های تهویه و کولر، سیستم های آتش نشانی و مصارف صنعتی ضروری است. دبی پمپ با هد، توان و ویژگی های سیال رابطه مستقیم دارد و افزایش دبی می تواند منجر به تغییر هد و بازده پمپ شود.
رابطه دبی با هد و توان پمپ

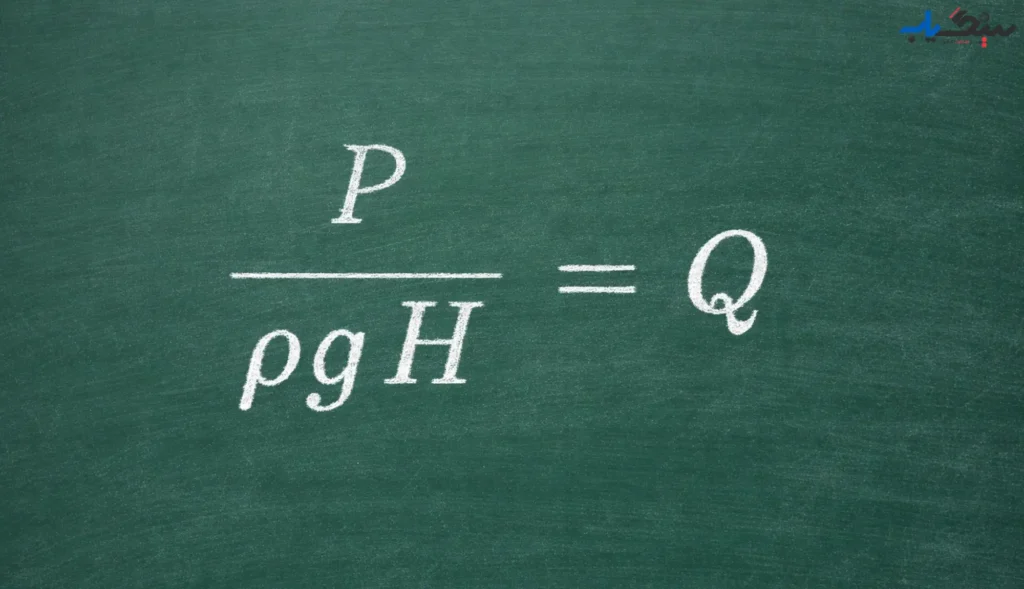

ارتباط دبی با هد و توان پمپ از طریق معادلات پایه هیدرولیک تعریف می شود. یک فرمول استاندارد برای محاسبه دبی پمپ به شکل زیر است:
که در آن:
- Q = دبی پمپ (متر مکعب بر ثانیه یا لیتر بر دقیقه)
- P = توان مصرفی یا مکانیکی پمپ (وات یا کیلووات)
- ρ = چگالی سیال (kg/m³)
- g = شتاب گرانش (9.81 m/s²)
- H = هد پمپ (متر)
این معادله نشان می دهد که برای یک هد ثابت، افزایش توان پمپ باعث افزایش دبی می شود و بالعکس، تغییر در هد نیز بر دبی تاثیر مستقیم دارد. این نکته به ویژه در محاسبه دبی پمپ سانتریفیوژ و پمپ های صنعتی با هد متغیر اهمیت دارد.
