رولبرینگ چیست کاربرد و انواع آن

رولبرینگ چیست کاربرد و انواع آن را در این مقاله برای شما شرح می دهیم: وقتی نام رولبرینگ را می شنوید، به بخش صنعت فکر می کنید. برای معرفی رولبرینگ می توان گفت که در صنعت نقش بسیار مهمی دارد و می توان گفت تقریباً همان هدف بلبرینگ را دارد. رولبرینگ نوعی از یاتاقان است که از نوع تماسی غلتشی محسوب می شود. در ایران این نوع ریخته گری یکی از بهترین قطعات در صنعت است.
رولبرینگ ها با استفاده از عناصر غلتشی با مقاومت بالا و لغزش کم، حرکت بین دو قسمت را امکان پذیر می کنند. این نوع قطعه صنعتی در پروژه هایی که نیاز به تجهیزات مکانیکی، صنعتی و یا رینگ و چرخش صنعتی دارند مورد استفاده قرار می گیرد. هدف از استفاده از این قطعات صنعتی کاهش فشار و بار روی قطعات متحرک می باشد، در رولبرینگ ها حرکت بین دو قسمت به صورت غلتکی است و این نوع قطعات صنعتی مقاومت کمی دارند و لغزش بسیار کم در نظر گرفته می شود. با استفاده از رولبرینگ می توان قطعات فشار قوی را در صورت بارگیری افقی این قطعات جابه جا کرد. به طور کلی، رولبرینگ ها می توانند بارهای شعاعی را به خوبی تحمل کنند، اما نمی توانند بارهای محوری را تحمل کنند.

تفاوت رولبرینگ و بلبرینگ

تفاوت رولبرینگ و بلبرینگ در نیروهای وارده به بیرینگ به دو صورت محوری (Thrust) و شعاعی (Radial) هستند و بسته به اینکه چه نیرویی به محصول مورد نظر ما وارد می شود یا دو نیرویی که بین رولبرینگ و بلبرینگ اعمال می شود، اگر نیروی ورودی شعاعی باشد از رولبرینگ استفاده می کنیم زیرا همانطور که قبلا ذکر شد رولبرینگ در برابر این نوع نیرو بهتر عمل می کند و در نتیجه زمانی که نیرو هم شعاعی و هم محوری باشد از بلبرینگ استفاده می شود.

انواع رولبرینگ

انواع رولبرینگ ها که به 4 مورد آن اشاره خواهیم کرد

1. رولبرینگ سوزنی
2. رولبرینگ مخروطی
3. رولبرینگ استوانه ای
4. رولبرینگ بشکه ای

شناخت کامل اجزای تشکیل دهنده رولبرینگ چیست

به طور کلی رولبرینگ ها از 4 قطعه داخلی تشکیل شده اند:

• حلقه داخلی (Inner Race) یا کنس داخلی
• حلقه خارجی (outer Race) یا کنس خارجی
• قطعات غلتان (Rolling Element)
• نگهدارنده یا قفس (Cage)

با ترکیب این قطعات، رولبرینگ ساخته شده و در کاربردهای مورد نظر مورد استفاده قرار می گیرد. وجود تمام اجزاء در تولید و مونتاژ رولبرینگ الزامی است، اگرچه تولید و استفاده از رولبرینگ ها مشابه بلبرینگ ها خواهد بود، اما در کاربرد و شرایط استفاده آن تفاوت هایی بین بلبرینگ و رولبرینگ وجود دارد.

 ادامه مقاله رولبرینگ چیست کاربرد و انواع آن

نحوه قرار گیری اجزای رولبرینگ

در ساخت رولبرینگ ها معمولاً قفسی بین حلقه های داخلی و خارجی قرار می دهند تا همه قسمت ها را در کنار هم نگه دارد و از مخلوط شدن یا بیرون آمدن آنها جلوگیری کند. به این ترتیب قطعات غلتان توسط کُنس حمل می شوند. در بسیاری از کاربردها و روش های ساخت، بوش داخلی به قسمت متحرک متصل می شود، یعنی شفت دوار که با آن می چرخد. اما پوشش بیرونی به قسمت بیرونی دستگاه متصل شده و ثابت می ماند.
هنگامی که شفت می چرخد، قسمت داخلی حرکت می کند و قسمت های اطراف تحت تأثیر این حرکت می چرخند. در نتیجه این حرکات بار اصلی از قسمت های داخلی به قسمت های سایش و در نهایت به قسمت خارجی که یاتاقان است منتقل می شود. به همین ترتیب، بلبرینگ ها می توانند بار روی خود را تحمل کرده و به همان نسبت آن را کاهش دهند. یکی از دلایل استفاده از رولبرینگ کاهش بار شعاعی است. به لطف این فرآیند، بار شعاعی کاهش می یابد و در نهایت حرکات انجام شده آسان و پایدار می شوند.
لطفا توجه داشته باشید که سطوح تماس عناصر نورد و لنت های داخلی و خارجی خطوط مستقیم هستند. به همین دلیل گفته می شود که آنها فقط بارهای شعاعی را پشتیبانی می کنند.

رولبرینگ سوزنی چیست کاربرد و انواع آن:

در واقع رولبرینگ سوزنی، یک غلتک استوانه ای با غلتک بلند و قطر کم است. آنها فقط در برابر بارهای شعاعی مقاومت می کنند و در نهایت قطر غلتک سوزن را کاهش می دهند و سطح سوزن را صاف یا گرد می کنند. حرکت محوری توسط رینگ چرخ یا رینگ وسیله نقلیه کنترل می شود. به دلیل ضخامت کم ذرات، این نوع پکینگ معمولاً در تجهیزات سبک یا زمانی که ناحیه شعاعی کوچک است استفاده می شود.
به طور معمول، رولبرینگ های سوزنی دارای تحمل بار بالا و ضخامت کم هستند. بیرینگ های سوزنی ممکن است رینگ داخلی داشته باشند یا رینگ داخلی نداشته باشند. این بیرینگ ها بدون رینگ داخلی معمولا برای کم کردن فضای اشغال شده بیرینگ مورد استفاده قرار می گیرند. در مواردی که این قطعه بدون رینگ داخلی می باشد باید شفت، سخت کاری و صیقلی شود. در مواردی که روغن کاری شفت مقرون به صرفه نیست، از رولبرینگ های سوزنی دارای رینگ داخلی استفاده می شود. این نوع رولبرینگ ها اجازه حرکت محوری شفت را داده و در سایز و انواع مختلفی تولید می شوند. در تمام رولبرینگ های سوزنی شکل سطح استوانه ای به گونه ای انتخاب و طراحی می شود تا از ایجاد تنش در لبه ها جلوگیری کند.

انواع رولبرینگ سوزنی

رولبرینگ های سوزنی با قطر بیرونی بیشتر از 19 میلی متر دارای یک لبه حلقه بیرونی هستند که با حلقه بیرونی یکپارچه شده است یا به صورت حلقه های تعبیه شده است. رولبرینگ های بزرگتر دارای یک لبه قفل و یک شیار سر تا سر و یک سوراخ روانکاری در حلقه بیرونی هستند. بلبرینگ های سوزنی به دو روش زیر تولید می شوند:

• سوزنی تک ردیفه
• سوزنی دو ردیفه

رولبرینگ مخروطی چیست کاربرد و انواع آن:

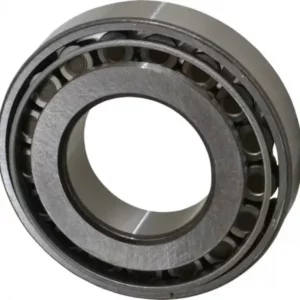

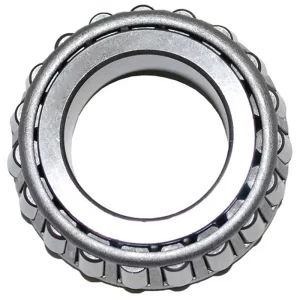

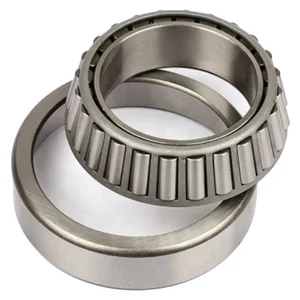

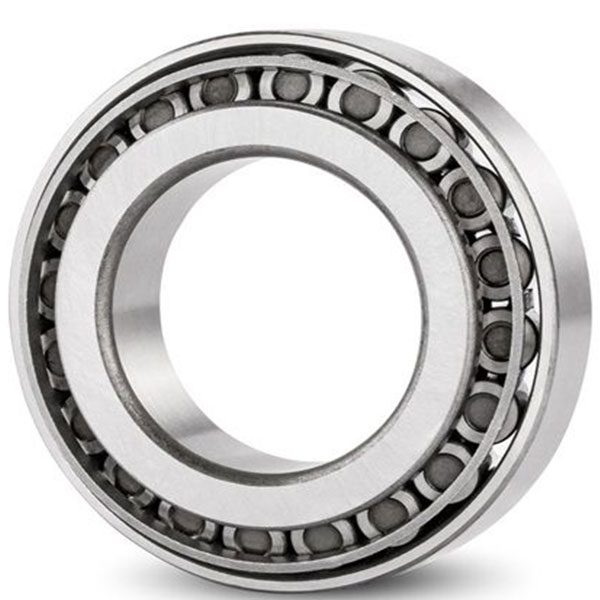

این محصول دارای شیارهای داخلی و خارجی و فلنج های مخروطی است و قابلیت حمل بارهای محوری و شعاعی را دارد. رولبرینگ های مخروطی در یک یا دو ردیف ارائه می شوند. بلبرینگ های میله ای مخروطی برای حمل بارهای محوری و شعاعی به طور همزمان طراحی شده اند. این بیرینگ در دو اندازه متریک و اینچ تولید می شود، از مزایای استفاده از رولبرینگ مخروطی می توان به نگهداری و روانکاری آسوده، تحمل بالای بار محوری و شعاعی و نصب و جا زدن راحت اشاره کرد.

انواع رولبرینگ های مخروطی

• تک ردیفه
• دو ردیفه
• سه ردیفه

لازم به ذکر است که رولبرینگ های مخروطی تک ردیفی تنها می توانند بار محوری را در یک جهت حمل کنند، بنابراین در کنار بلبرینگ دیگری که بار محوری را در جهت مخالف حمل می کند، استفاده می شود.

انواع و کاربرد رولبرینگ مخروطی:

شما می توانید از طریق جدول بلاگ رولبرینگ چیست و کاربرد آنها در زیر بر روی رولبرینگ مخروطی خود کلیک و در نهایت آن را خریداری نمایید. همچنین می توانید قیمت هر محصول را در صفحه مختص به آن مشاهده نمایید.

ردیف	تصویر	شماره فنی رولبرینگ	قطر داخلی (mm)	قطر خارجی (mm)	عرض	کاربردها
1		30202	15	35	11
2		30203	17	40	13.25
3		30204	20	47	15.25
4		30205	25	52	16
5		30206	20	62	17
6		30207	35	72	18.25	بلبرینگ گیربکس ایسوزو
7		30208	40	80	19
8		30209	45	85	20
9		30210	50	90	21
10		30211	55	100	27.5
11		30212	60	110	23.75
12		30213	65	120	24.75
13		30214	70	125	26
14		30215	75	130	27
15		30216	80	140	28
16		30217	85	150	30
17		30218	90	160	32.5
18		30219	95	170	34.5
19		30220	100	180	37
20		30221	105	190	39
21		30222	110	200	41
22		30224	120	215	43.5
23		30230	150	270	49
24		30232	160	290	52
25		32007	35	62	18	بلبرینگ هوزینگ گیربکس تیبا بلبرینگ هوزینگ تیبا
26		32207	35	72	24.25	بلبرینگ چرخ جلو ایسوزو
27		28680/22	63.5	107.95	24.4	بلبرینگ چرخ عقب ایسوزو
28		30306	30	72	20.75
29		30311	55	120	31.5
30		30310	50	110	29.25
31		30307	35	80	22.75
32		30308	40	90	25.25
33		30303	17	47	15
34		30302	15	42	14
35		30318	90	190	46.5
36		30317	85	180	44
37		30312	60	130	33.5
38		32024	120	215	43.5
39		30305	25	62	18.25
42		30309	45	100	27.25
45		30315	70	160	40
46		30316	80	170	42.5
47		32309	45	100	38.25
48		33117	85	140	41
49		32205	25	52	19.25
50		32203	17	40	17.25
51		32221	105	190	53
52		32214	70	125	33.25
53		32219	95	170	45.5
54		32215	75	130	33.25
55		32213	65	120	32.75
56		32217	85	150	38.5
57		32305	25	62	25.25
58		32304	20	52	22.25
59		32314	70	150	54
60		32308	40	90	35.25
61		32020	100	150	32
62		30304	20	52	16.25
63		32210	50	90	24.75
64		33116	80	130	37
65		32207	35	72	24.25
66		33110	50	85	26
67		32017	85	130	29
68		33118	90	150	45
69		33113	65	110	34
70		32310	65	110	42.25
71		32012	60	95	23
72		32015	75	115	25
73		32005	25	47	15
74		33115	75	125	37
75		33112	60	100	30
76		32209	45	85	24.75
77		33207	35	73	28
78		32008	40	68	19
79		32317	85	180	63.5
80		32303	17	47	20.25
81		32217	85	150	38.5

رولبرینگ استوانه ای چیست کاربرد و انواع آن:

در مقاله رولبرینگ چیست به ویژگی ها، کاربرد ها و تعاریف آن خواهیم پرداخت. تغییراتی در  رولبرینگ استوانه ای ایجاد شد تا بار بیشتری را حمل کند و به نوعی رولبرینگ های استوانه ای را کاربردی تر کند. این تغییرات به وضوح برای بیرینگ هایی با پسوند E تعریف شده است. در همین نمونه از رولبرینگ های یکسان اصلاح‌ شده، تغییری در قطر و برخی از ویژگی‌ های این نوع رولبرینگ برای تحمل بار بیشتر نسبت به نوع اصلاح نشده وجود دارد.
رولبرینگ های استوانه ای در انواع مختلفی با شکل گرد تولید می شوند. اما به دلایل مختلف، این نوع رولبرینگ ها با هندسه سطح لگاریتمی تولید شده اند. از جمله دلایل کاهش تمرکز و افزایش عمر باربری است. سطح داخلی لبه رینگ به سمت بیرون مایل است زیرا باعث افزایش روانکاری و ضخامت لایه روغن در هنگام روانکاری می شود. این نوع رولبرینگ ها در صنایع مختلف کاربرد فراوانی دارند و در نسبت های بسیار زیادی مورد استفاده قرار می گیرند. از جمله زمینه هایی که از این رولبرینگ استفاده می شود می توان به تجهیزات انتقال نیرو، ویبراتور ها، کارگیر های ماشین ابزار، شفت های دستگاه برش و غیره اشاره کرد.

انواع رولبرینگ استوانه ای

همانطور که قبلا ذکر شد از رولبرینگ استوانه ای برای انتقال بارهای شعاعی و نیمه شعاعی استفاده می شود و با توجه به کاربرد و طراحی آنها می توان در انواع پروژه های صنعتی از آنها استفاده کرد. این رولبرینگ ها به انواع مختلفی تقسیم می شوند که از جمله آنها می توان به رولبرینگ استوانه‌ ای شناور و غیر شناور اشاره کرد. رولبرینگ های شناور دو نوع NU و N دارند و نوع غیر شناور را می توان در رولبرینگ های NJ خلاصه کرد.
در طراحی NU دو لبه در لبه بیرونی و هیچ لبه ای در لبه داخلی وجود ندارد. طرح دیگری از این رولبرینگ ها وجود دارد که لبه داخلی آن مانند طرح قبلی دو طرفه بوده و در لبه بیرونی هیچ لبه ای وجود ندارد. در طرح NJ که در مورد آن صحبت کردیم، بر خلاف این دو طرح، لبه داخلی وجود ندارد.
تفاوت این دو نوع رولبرینگ در این است که گونه های شناور می توانند بار محوری را در دو جهت حمل کنند، اما گونه های غیر شناور فقط می توانند بار محوری را در یک جهت حمل کنند.

رولبرینگ بشکه ای چیست کاربرد و انواع آن:

رولبرینگ های بشکه ای دارای ویژگی خود تراز است و برای بارگذاری شوک شعاعی مناسب است. این بیرینگ ها خود تراز می‌ شوند و در نتیجه به دلیل هم راستا نبودن یاتاقان (بلبرینگ) یا به دلیل چرخش شفت در حین کار، نسبت به ناهماهنگی زاویه شفت حساس نیستند و از این نظر دارای ویژگی‌ های مشترک هستند با یک سری یاتاقان های خود تراز، اما رولبرینگ های بشکه ای ظرفیت باربری بسیار بالاتری از نظر بارهای محوری و شعاعی دارند.
این سری از بیرینگ ها یک زحمتکش واقعی برای حمل بارهای سنگین هستند. در این سری از رولرها، از ساچمه های متقارن دراز با قطر زیاد استفاده می کنند که این امر توانایی بیشتر بار بلبرینگ را افزایش می دهد.
امروزه طراحی داخلی آنها بر اساس آخرین نو آوری های روز و ویژگی هایی مانند وجود حلقه راهنما برای هدایت بهتر غلتک ها در حرکت و چرخش است. سطح لغزنده کروی منحنی شکل و انجام تصحیحات سطوح بیرینگ (انواع بلبرینگ و رولبرینگ) موجب می شود که بیرینگ بتواند با سرعت زیاد و تولید حرارت کم فعال باشد.

میزان تحمل رولبرینگ بشکه ای

رولبرینگ های بشکه ای به دلیل طراحی داخلی و روش های خاص ساخت خود می توانند بارهای محوری بسیار بالایی را تحمل کنند. در طراحی ساختار و بدنه این نوع بیرینگ ها از ساچمه و غلتک های بلند و ضخیم استفاده شده است. که این نوع غلتک ها را قادر به تحمل بارهای محوری بزرگ می کند. نکته بسیار جالب در مورد این نوع رولبرینگ ها این است که می توانند ناهماهنگی را تحمل کنند.

بیرینگ های بشکه ای درون ساختار خود دو ردیف ساچمه به شکل استوانه ای دارند که این دو ردیف زمینه ای را فراهم کرده است که این قطعات بتوانند نسبت به محور زاویه بسازند. در حقیقت نبودن همراستایی زاویه ای بین کنس داخلی و خارجی رولبرینگ می تواند تاثیر خود را در عملکرد و کارایی رو لبرینگ نشان دهد.

نتیجه گیری

پس در نتیجه بر اساس توضیحات داده شده در مقاله رولبرینگ چیست کاربرد و انواع آن قطعات بسیار کاربردی و تاثیر گذاری در صنعت هستند. این محصولات طیف گسترده و انواع گوناگونی دارند که از لحاظ خصوصیات ظاهری و کارکرد با یکدیگر متفاوت هستند.
