بلبرینگ چیست و انواع آن

حسین کاظمی نژادحسین کاظمی نژاد
214 بازدید
بلبرینگ چیست و انواع آن
خیلی از کاربران سوالات مختلفی در مورد بلبرینگ چیست و انواع آن یا با عبارت های انواع بلبرینگ و رولبرینگ و انواع بلبرینگ و کاربرد آنها را بیان می کنند که این سوالات تلفیق شده و در ادامه جامع به آن می پردازیم.
یا که  با گذشت زمان، از آنجایی که وجود اصطکاک در برخی موارد مزایای خود را دارد، اما اغلب منجر به مشکلاتی مانند خوردگی، ساییدگی، خط و خش و غیره می شود، بنابراین مهم است که گروهی بتواند این مشکلات را حل کند. بیرینگ ها را می توان در این گروه ها نام برد.
بیرینگ ها نوعی از یاتاقان ها می باشند که بار های محوری، شعاعی و یا هر دو بار محوری شعاعی را متحمل می شوند. البته لازم به ذکر است Ball Bearing بیشتر بار شعاعی را تحمل می کنند، لغت بال بیرینگ یا Ball Bearing از دو بخش Ball به معنی گوی و Bearing به معنی تحمل کردن تشکیل شده. علت وجود یاتاقان و ساخت آن در تفاوت بین لغزش و غلتش میباشد. سایز یاتاقان ها استاندارد بوده و هر یک برای مواردی خاص مورد استفاده قرار می گیرند که بیرینگ ها از نظر ساختمان داخلی به انواع یاتاقان های لغزشی، یاتاقان های غلتشی و یاتاقان های مگنتی مختلفی تقسیم می گردند.
بیرینگ ها با داشتن ساچمه های گرد به عنوان عضو غلتشی قادر هستند اجزای دورانی و نوسانی موجود در سیستم درگیر مانند شفت و یاتاقان ها را با کمترین اصطکاک بار و نیرو های ایجاد شده، منتقل کنند. این نقطه مثبت در محصولات باعث افزایش عمر مفید قطعات، سرعت، جلوگیری از بالا رفتن گرما و کاهش سر و صدا در حین کارکرد دستگاه می شود.

انواع بلبرینگ و کاربرد آنها:

  1. شیار عمیق
  2. تماس زاویه ای
  3. خود تنظیم
  4. کف گرد
  5. ایگرگ

بلبرینگ شیار عمیق:

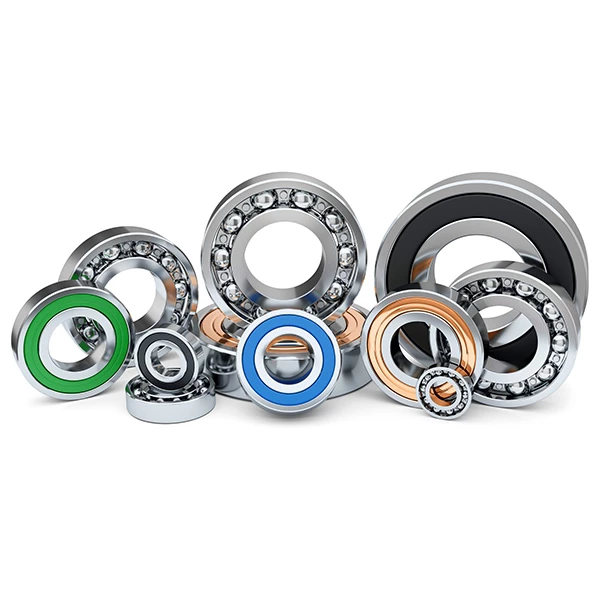

بلبرینگ شیار عمیق چیست و انواع آن

بلبرینگ شیار عمیق یا شش هزاری به علت طراحی ساده، قابل تفکیک نیستند و قدرت کارکرد مناسب در سرعت های زیاد را دارند و کاربرد زیادی در صنعت و خودرو دارند. در بازار به اصطلاح به این محصولات شش هزاری یا ساده می گویند. این محصولات توان تحمل بارهای شعاعی، محوری و بار مرکب شعاعی محوری را دارند.

مقاله مرتبط : بلبرینگ شیار عمیق و انواع آن



انواع محصولات شیار عمیق

  • شیار عمیق یک ردیفه
  • شیار عمیق دو ردیفه
  • شیار عمیق فولاد ضد زنگ
  • شیار عمیق سرامیکی

انواع واشر یا آب بند

واشر فلزی: در محیط های که رطوبت نیست و بال بیرینگ در روغن نیست، واشر فلزی باعث جلو گیری از خارج شدن گریس از Ball Bearing می شوند. به دلیل درگیر نبودن با قسمت چرخان سرعت در این بیرینگ ها بالا است. واشر فلزی با نماد 2Z , Z در شماره فنی این محصولات نشان داده می شود.

واشر لاستیکی: در محیط هایی که Ball Bearing در معرض رطوبت است باعث جلوگیری از ورود آب به داخل بیرینگ می شود. در نتیجه از زنگ زدن اجزا داخل جلو گیری می کنند. واشر لاستیکی که با جنس وایتون و NBR می باشد را با نماد 2RS و RS در شماره فنی نشان می دهند.



بلبرینگ تماس زاویه ای چیست و انواع آن:

بلبرینگ تماس زاویه ای



بیرینگ های تماس زاویه ای یا هفت هزاری بسیار در بازار ایران شناخته شده هستند و کاربرد های زیادی در صنعت های گوناگون دارند. در این محصولات حلقه داخلی و خارجی نسبت به همدیگر زاویه دارند و در نتیجه بار شعاعی و محوری را می توانند تحمل کنند. همچنین هر چه میزان زاویه تماس بیشتر باشد میزان بار محوری قابل تحمل نیز بیشتر خواهد شد. از جمله کاربرد های این محصول می توان به استفاده در دستگاه تراش، CNC، فرز دور بالا و دیگر ماشین آلات صنعتی که نیاز به دور و قدرت بالا به صورت همزمان دارند، اشاره کرد.

مقاله مرتبط : بلبرینگ های تماس زاویه ای و انواع آن

انواع تماس زاویه ای یا هفت هزاری

  • هفت هزاری یک ردیفه
  • تماس زاویه ای دو ردیفه
  • هفت هزاری با 4 نقطه تماس مختلف

نحوه نصب بیرینگ تماس زاویه ای

  • پشت سر هم جهت تحمل بار در یک سمت توسط هر کدام از آنها
  • رو به روی هم جهت تحمل بار از دو طرف توسط یکی از آنها
  • پشت به پشت جهت تحمل بار از دو طرف توسط محصول دارای استحکام بیشتر و برای تحمل بار ممان مناسب تر

بلبرینگ خود تنظیم چیست و انواع آن:

بلبرینگ خود تنظیم

این محصول ها با نام بیرینگ های دو هزاری نیز شناخته می شوند و دارای دو ردیف ساچمه با یک حلقه بیرونی مشترک می باشند. دلیل خود تنظیم بودن آن در مواقع انحراف و ناهمراستایی شافت، شیار هایی است که در آن برای ساچمه وجود دارد و به صورت منحنی است.

خود تنظیم به دلیل ساختار مفصلی بسیار کار امد در صنعت می باشد وانحرافات شافت و ناهم راستایی ها در مواقع کار کرد دستگاه را خنثی می کند. این محصولات توان تحمل بارهای شعاعی را دارند.

انواع بلبرینگ خود تنظیم

  • خود تنظیم بدون واشر
  • خود تنظیم با واشر در دو طرف
  • خود تنظیم با حلقه داخلی عریض

نکاتی در مورد استفاده بیرینگ خود تنظیم:

  • خاصیت خود تنظیمی این بیرینگ ها وجود شیار های منحنی شکل برای ساچمه ها در داخل Ball bearingمی باشد.
  • دارای اصطکاک کمتری می باشند.

بلبرینگ کف گرد چیست و انواع آن

بلبرینگ کف گرد



کاربری این نوع جهت عدم کشیده شدن سطوح روی هم و کاهش سطح تماس می باشد تا اصطحکاک سطوح کاهش یابد. جهت وارد شدن بار از لایه خروجی به گوی بوده و سپس به لایه داخلی انتقال می یابد. تماس لایه درونی با لایه بیرونی به دلیل کروی بودن بال بیرینگ بسیار کم است و لذا می توان بسیار نرم حرکت نماید. از نام های دیگر این یاتاقان ها می توان به کف گرد ۵۱۰۰۰ و سه تیکه یا کف گرد 52000 پنچ تیکه اشاره نمود.

بال بیرینگ های کف گرد با قفسه های برنجی و فولادی هستند که در کار برد های متفاوت مورد استفاده قرار می گیرند. نوع تحمل بار محوری و از یک یا دو جهت می باشد و نباید تحت بار شعاعی قرار بگیرند. اصطلاحا به این بیرینگ ها ۵۱۰۰۰ و سه تکه یا پنچ تکه می گویند.

نکاتی در مورد استفاده ۵۱۰۰۰ کف گرد:

  • عدم مجاز بودن اعمال بار شعاعی
  • نصب آسان
  • قابل تفکیک بودن

بلبرینگ ایگرگ (UC)

این نوع دارای یک محفظه (Housing) بوده، دارای ظاهر بیرونی قوسی شکل، دارای کاسه نمد در دو طرف و از نظر اقتصادی به صرفه و ساده می باشند و کاربرد آن در صنعت، تسمه نقاله، صنایع غذایی، ماشین آلات کشاورزی، راه سازی، نساجی، کارتون سازی و غیره می باشد. این یاتاقان ها توانایی جبران ناهمراستایی اولیه شافت را داشته ولی توان حرکت محوری نداشته فلذا طول شافت می بایست کوتاه باشد.

نوع بار قابل تحمل این نوع از محصولات محوری، شعاعی و شعاعی – محوری همزمان می باشد.

انواع یاتاقان یا بیرینگ ایگرگ (UC)

رولبرینگ چیست کاربرد و انواع آن

رولبرینگ چیست کاربرد و انواع آن

نوع دیگر Ball Bearing ها رولبرینگ نام دارد، وقتی نام رولبرینگ را می شنوید، به بخش صنعت فکر می کنید. برای معرفی رولبرینگ ها می شود گفت که در صنعت نقش بسیار مهمی دارند و می توان گفت تقریباً همان هدف بیرینگ را در پیش دارند. رولبرینگ نوعی از یاتاقان است که از نوع تماسی غلتشی محسوب می شود. در ایران این نوع ریخته گری یکی از بهترین قطعات در صنعت محسوب می شود.

انواع بلبرینگ و رولبرینگ:

  1. سوزنی
  2. مخروطی
  3. استوانه ای
  4. بشکه ای

مقاله مرتبط : رولبرینگ های مخروطی کاربرد و انواع آن



تشخیص بلبرینگ اصلی از تقلبی:

تشخیص بلبرینگ اصلی از تقلبی معمولاً با استفاده از روش‌های زیر انجام می‌شود:

  1. بررسی بسته‌بندی: بسته‌بندی محصولات اصلی عموماً دقیق و با کیفیت بالا است. بررسی کیفیت چاپ، لوگوی برند، اطلاعات فنی و جزئیات دیگر در بسته‌بندی می‌تواند کمک کند تا بلبرینگ اصلی را از تقلبی تشخیص دهید.
  2. بررسی کیفیت ساخت: بلبرینگ‌های اصلی معمولاً با استفاده از مواد با کیفیت بالا و با استفاده از فناوری‌های پیشرفته ساخته می‌شوند. بررسی جزئیات ساخت، صفحات تولید، مهر و موم و شماره مدل می‌تواند معیاری برای تشخیص اصالت باشد.
  3. بررسی نمادها و شماره‌های شناسایی: تولیدکنندگان معتبر بلبرینگ‌های اصلی، نمادها و شماره‌های شناسایی منحصر به فردی را بر روی محصولات خود قرار می‌دهند. بررسی این نمادها و شماره‌ها با منابع قابل اعتماد می‌تواند کمک کند تا اصالت بلبرینگ تشخیص داده شود.
  4. مراجعه به فروشگاه‌ها و تامین‌کنندگان معتبر: خرید از فروشگاه‌ها و تامین‌کنندگان معتبر و مورد اعتماد می‌تواند از خرید بلبرینگ تقلبی جلوگیری کند.

مقاله مرتبط : راهنمای جامع تشخیص بلبرینگ اصلی از تقلبی

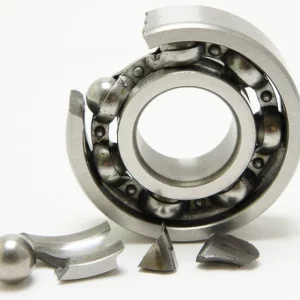

علائم و نشانه‌های خرابی بلبرینگ ممکن است عبارت باشند از:

  1. صدای غیرعادی: صداهای خردشدن ، صدای خرابی یا صدای خراشیدگی که هنگام چرخش بلبرینگ بیش از حد شنیده می‌شوند.
  2. گرمای بیش از حد: اگر بلبرینگ خراب شده باشد، ممکن است گرمای بیش از حدی تولید کند که نشانه خرابی است.
  3. روغن ریزی: خرابی بلبرینگ ممکن است باعث ریزش روغن از داخل آن شود و لکه‌های روغنی روی بلبرینگ یا قطعات مجاور را نشان دهد.
  4. لرزش‌های غیرعادی: بلبرینگ خراب شده می‌تواند باعث لرزش‌های غیرعادی در قطعات یا سیستم متصل شود.

مقاله مرتبط : راهنمای جامع علائم و نشانه های خرابی بلبرینگ

کلام آخر:

در این مقاله با انواع بلبرینگ و رولبرینگ و کاربرد آنها در خودرو سازی، صنعت و… آشنا شدیم، برای تهیه انواع یاتاقان های مصرفی خودرو و صنعتی می توانید به وب سایت رینگ یاب مراجعه کنید و محصول مورد نظر را تهیه کنید.
