توضیحات

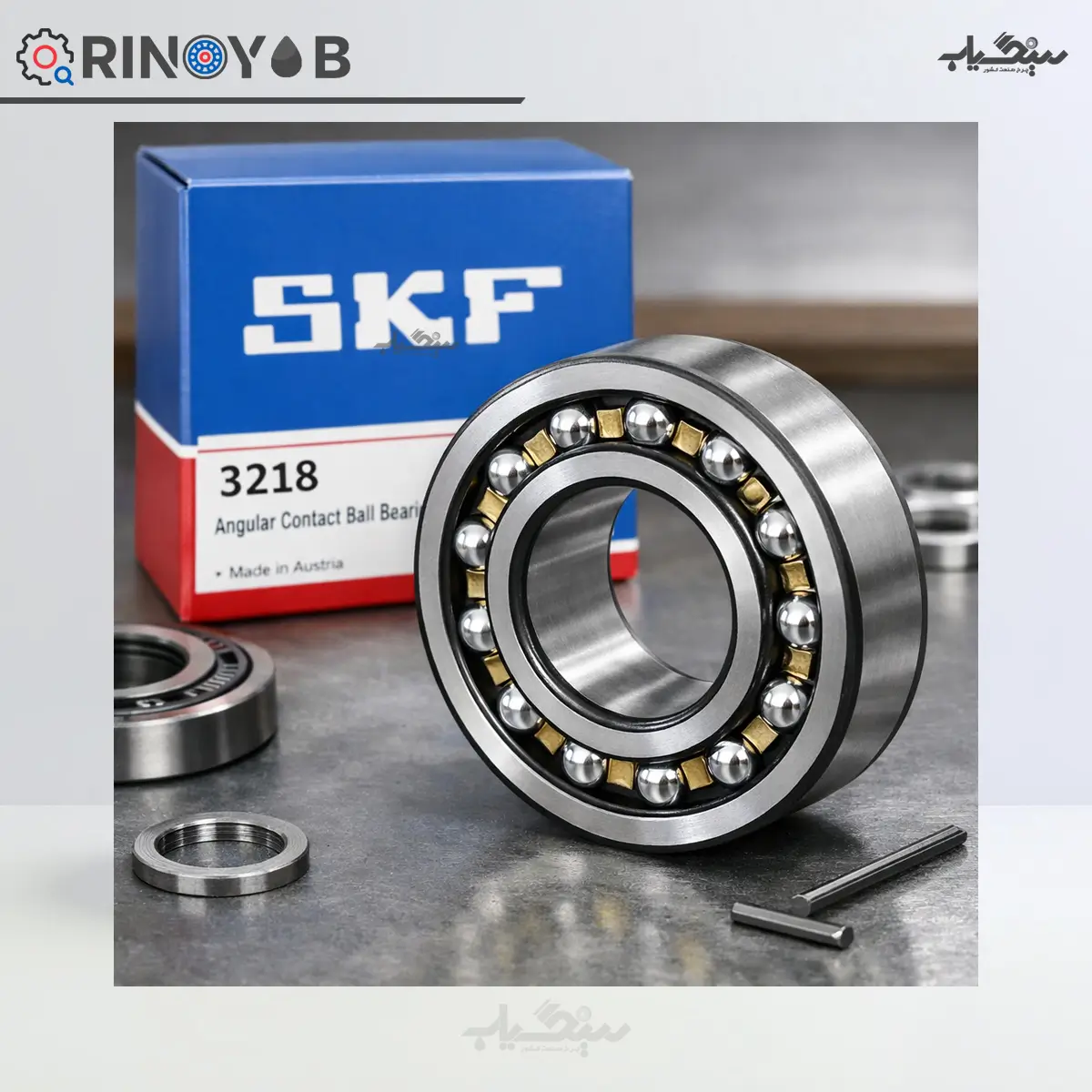

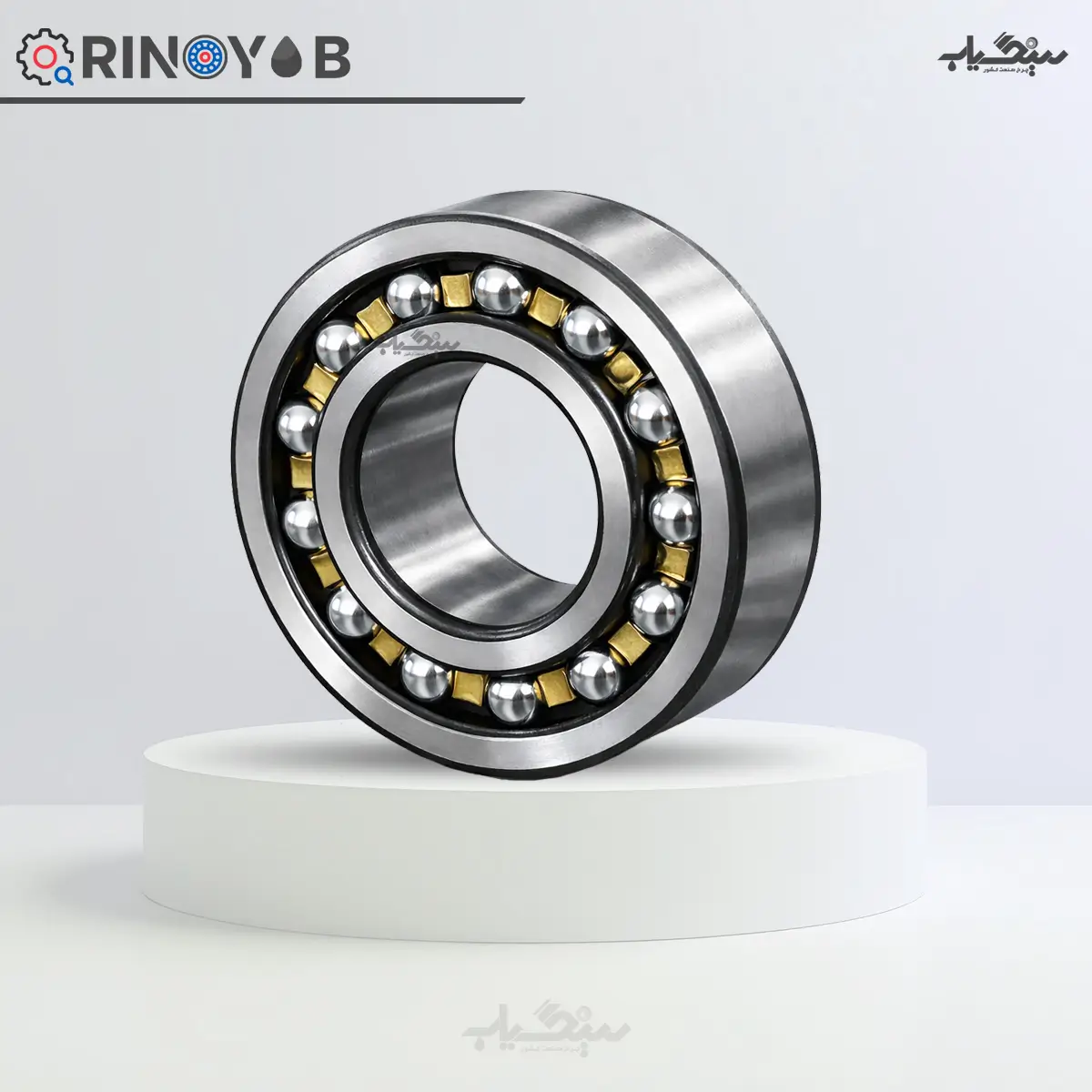

بلبرینگ 3218 نوعی بلبرینگ تماس زاویه ای دو ردیفه است که برای کاربردهایی طراحی شده است که علاوه بر بارهای شعاعی، بارهای محوری قابل توجه نیز به صورت هم زمان به آن وارد می شود. این بلبرینگ با زاویه تماس 30 درجه و ساختار دو ردیف ساچمه، توانایی تحمل بارهای ترکیبی را دارد و در دستگاه های دوار صنعتی که بار محوری همراه با بار شعاعی وجود دارد، به کار می رود.
مشخصات فنی بلبرینگ 3218
- قطر داخلی: 90 میلی متر
- قطر خارجی: 160 میلی متر
- عرض: 52.4 میلی متر
- نوع: تماس زاویه ای دو ردیفه
- زاویه تماس: حدود 30 درجه
- نوع سوراخ: استوانه ای
- قفسه: فلزی
- نوع ساخت: باز (بدون آب بند)
- لقی داخلی: C3
- ظرفیت بار دینامیک: حدود 130 کیلو نیوتن
- ظرفیت بار استاتیک: حدود 120 کیلو نیوتن
- محدوده سرعت کاری: حدود 3600 دور در دقیقه
بررسی تخصصی بر پایه مشخصات فنی
دو ردیفه بودن بلبرینگ 3218 باعث می شود مسیر عبور نیرو به صورت متقارن در دو سمت شفت پخش شود. این یعنی نیروی محوری که در بسیاری از ماشین آلات باعث ناپایداری شفت می شود، به جای تمرکز در یک نقطه، میان دو ردیف ساچمه تقسیم می گردد. همین ویژگی، رفتار یکنواخت محور را در دورهای ثابت حفظ می کند.
زاویه تماس 30 درجه نشان می دهد که این بلبرینگ فقط برای بار شعاعی طراحی نشده و بخش قابل توجهی از ظرفیت آن به مهار نیروی محوری اختصاص یافته است. در عمل، وقتی فشار طولی به شفت وارد می شود، مسیر تماس ساچمه ها طوری عمل می کند که تغییر شکل موضعی کاهش یابد و تماس فلز با فلز کنترل شود.
لقی داخلی C3 در این مدل اهمیت بالایی دارد. این مقدار لقی اجازه می دهد که در اثر افزایش دما یا انبساط شفت، فضای حرکتی ساچمه ها حفظ شود. در نتیجه، در کارکرد های طولانی مدت، اصطکاک ناگهانی بالا نمی رود و حرکت محور حالت خفه یا سفت پیدا نمی کند.
ساختار باز بلبرینگ 3218 نشان می دهد که این مدل برای سیستم هایی به کار می رود که روانکاری آن ها به صورت مرکزی یا از طریق روغن در گردش انجام می شود. نبود آب بند داخلی باعث می شود روانکار به راحتی به تمام مسیر غلتش برسد و تخلیه ی حرارت بهتر صورت بگیرد.
